En ingeniería eléctrica un sistema trifásico es un sistema de producción, distribución y consumo de energía eléctrica formado por tres corrientes alternas monofásicas de igualfrecuencia y amplitud (y por consiguiente, valor eficaz) que presentan una cierta diferencia de fase entre ellas, en torno a 120°, y están dadas en un orden determinado. Cada una de las corrientes monofásicas que forman el sistema se designa con el nombre de fase.



Voltaje de las fases de un sistema trifásico equilibrado. Entre cada una de las fases hay un desfase de 120º.

Un sistema trifásico de tensiones se dice que es equilibrado cuando sus corrientes son iguales y están desfasados simétricamente.

Cuando alguna de las condiciones anteriores no se cumple (corrientes diferentes o distintos desfases entre ellas), el sistema de tensiones es un desequilibrado o más comúnmente llamado un sistema desbalanceado. Recibe el nombre de sistema de cargas desequilibradas el conjunto de impedancias distintas que dan lugar a que por el receptor circulen corrientes de amplitudes diferentes o con diferencias de fase entre ellas distintas a 120°, aunque las tensiones del sistema o de la línea sean equilibradas o balanceadas.

El sistema trifásico presenta una serie de ventajas como son la economía de sus líneas de transporte de energía (hilos más finos que en una línea monofásica equivalente) y de los transformadores utilizados, así como su elevado rendimiento de los receptores, especialmente motores, a los que la línea trifásica alimenta con potencia constante y no pulsada, como en el caso de la línea monofásica.

​

Conexión en estrella (del generador o de la carga)

​

En un generador en configuración estrella, las intensidades de fase coinciden con las correspondientes de línea, por lo que se cumple (en caso de equilibrio) IF = IL.

Las tensiones de fase y de línea en configuración estrella (en caso de equilibrio) se relacionan por √3UF = UL, relación obtenida al aplicar la segunda ley de Kirchhoff a losfasores Uan, Ubn y Uab de modo que resulta (transformando los fasores en vectores (x,y) para facilitar el cálculo): Uan - Ubn = Uab = √3Uan *(1(30º)) siendo Uan = UF y Uab = UL. Esta relación es visualizable dibujando el diagrama de estos fasores de tensión.

​

​

​

​

​

​





















Conexión en triángulo (del generador o de la carga)

​

Si se conectan entre sí las fases del generador o de la carga, conectando el principio de cada fase con el final de la siguiente, se obtiene la configuración triángulo.

En configuración triángulo, la intensidad de fase y la intensidad de línea se relacionan por √3IF = IL, relación obtenida al aplicar la primera ley de Kirchhoff a los fasores de intensidad de cualquiera de los tres nudos de modo que resulta Iba - Iac = Ia = √3Iba *(1(-30º)) siendo Ia = IL. Esta relación es visualizable dibujando el diagrama de estos fasores de intensidad.

Las tensiones de fase y de línea en configuración triángulo coinciden UF = UL, lo que es evidente porque cada rama de fase conecta dos líneas entre sí.

​

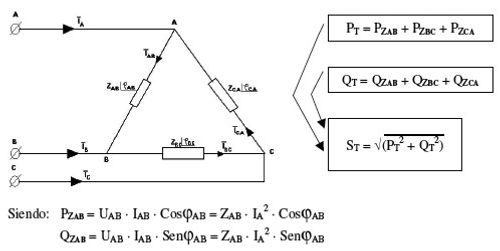

Potencia en los sistemas trifásicos equilibrados

​

La potencia suministrada por un generador trifásico o la consumida por un receptor trifásico es la suma de las suministradas o consumidas por cada fase.

La potencia aparente S es el producto de la intensidad y la tensión que recorre el elemento de potencia: S = I*U. La potencia activa P = S*cos(φ) y la potencia reactiva Q = S*sen(φ), siendo φ = φU - φI. Vector potencia aparente S = (P,Q). .

​

​
